Ožičenje:
Braon – Napajanje 5V – 30V
Crna – Izlazni Signal
Plava – Napajanje 0V
Kao opcija, postoje i senzori sa kombinovanim NO i NC izlazima, imaju dodatnu BELU izlaznu žicu.

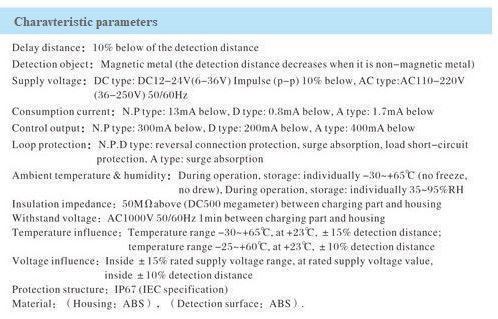

Tehnički detalji:

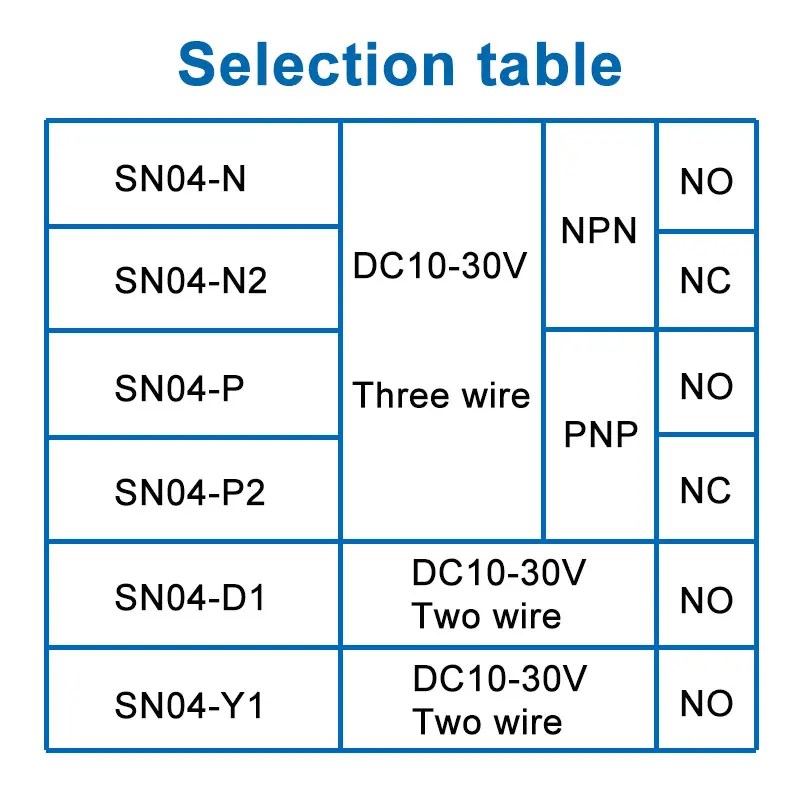

| Model | SN04-N | SN04-N2 | SN04-P | SN04-P2 |
|---|---|---|---|---|
| Maksimalna Distanca Detekcije | 4mm | 4mm | 4mm | 4mm |
| Tip Senzora | Senzor Blizine – Induktivni | Senzor Blizine – Induktivni | Senzor Blizine – Induktivni | Senzor Blizine – Induktivni |
| Tip Izlaza i Prekidača | NPN – Normalno Otvoren (NO) | NPN – Normalno Zatvoren (NC) | PNP – Normalno Otvoren (NO) | PNP – Normalno Zatvoren (NC) |
| Minimalan Napon Napajanja | 5Vdc | 5Vdc | 5Vdc | 5Vdc |
| Maksimalan Napon Napajanja | 30Vdc | 30Vdc | 30Vdc | 30Vdc |
| Maksimalna Struja | 5mA | 5mA | 5mA | 5mA |
| IP Zaštita | IP67 | IP67 | IP67 | IP67 |
| Radna Temperatura | -25° ∼ 75°C | -25° ∼ 75°C | -25° ∼ 75°C | -25° ∼ 75°C |
| Materijal | ABS Plastika | ABS Plastika | ABS Plastika | ABS Plastik |
Slike, dimenzije, tabelarni podaci i tehnički crteži ovog proizvoda su napravljeni sa razumnom pažnjom i odgovornost je isključena za tačnost i tačnost ovih podataka.
Ovaj induktivni senzor blizine detektuje prisustvo metalnog objekta unutar 5 mm od površine senzora. Udaljenost detekcije može neznatno da varira u zavisnosti od oblika, veličine i vrste metala od kojeg je objekat napravljen. Može da detektuje kroz tanke, nemetalne materijale i ima LED indikator koji se uključuje kada se uređaj uključi i povećava osvetljenost kada se detektuje objekat.
Dimenzije:
